পণ্যের বিবরণ:
|
উপাদান: | WP11 | স্ট্যান্ডার্ড: | ASTM B16.9 |
---|---|---|---|
টাইপ: | ক্যাপ | প্রযুক্তি: | বিরামহীন |
রঙ: | কালো ধুসর | আকার: | কাস্টমাইজড আকার |
হেড কোড: | বৃত্তাকার | আবেদন: | প্রেসার ভেসেল হেডস |
মোড়ক: | কাঠের ক্ষেত্রে | ||
লক্ষণীয় করা: | ডিশ হেড অ্যালো স্টিল পাইপ ফিটিং,এএসটিএম ক্যাপ অ্যালোয় স্টিল পাইপ ফিটিং,স্যান্ডব্লাস্টিং স্টিল পাইপ ফিটিং |

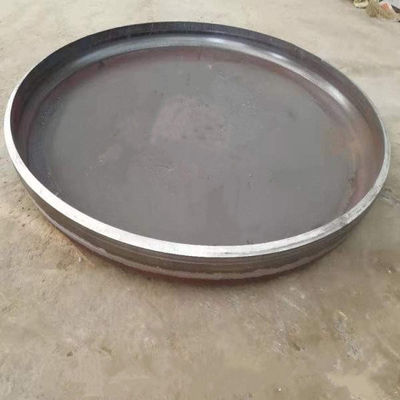

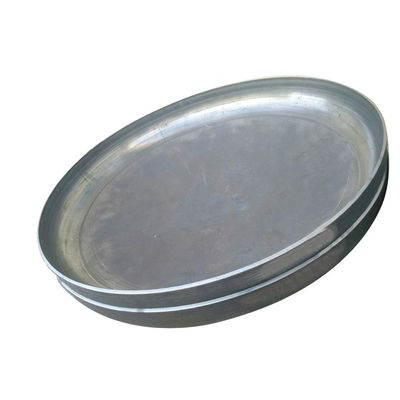

ASTM B16.9 ফ্ল্যাট বটমড ডিশ হেড WP11প্রেসার ভেসেল হেডস
তাৎক্ষণিক বিবরণ
প্রেসার ভেসেল হেড বলতে কী বোঝায়:
এটি প্রেসার ভেসেলের প্রধান অংশ যা নলাকার অংশের শেষ বা চাপের জাহাজের শেলের প্রান্ত বন্ধ করে দেয় তাকে বলা হয়
প্রেসার ভেসেল হেডস।প্রেসার ভেসেল হেডের জন্য বিভিন্ন সাধারণ নাম ব্যবহার করা হয় যা ডিশ এন্ডস,
ফরমড হেডস, এন্ড ক্লোজার, এন্ড ক্যাপস, ভেসেল এন্ডস, ভেসেল ক্যাপস ইত্যাদি কিন্তু সবচেয়ে প্রচলিত নাম ডিশ এন্ড।
উপাদান
|
স্টেইনলেস স্টিল, কার্বন ইস্পাত, অ্যালুমিনিয়াম, কর্টেন স্টিল
|
পৃষ্ঠ চিকিত্সা
|
প্রাকৃতিক রঙ, স্যান্ডব্লাস্টিং, মিরর পলিশিং, অ্যাসিড পিলিং, ইত্যাদি
|
ব্যাস
|
89-10000 মিমি
|
সনদপত্র
|
ISO9001, ISO14001, OHSAS1800
|
স্ট্যান্ডার্ড
|
AISI, ASTM, DIN, EN, GB, JIS
|
পরীক্ষা
|
Ut, Rt, Mt, PT, Et
|
হ্রাসকৃত অনুপাত
|
প্রায় 10%
|
প্রাচীর বেধ
|
2-300 মিমি
|
সংযোগ
|
ঢালাই
|
আবেদন
|
যেমন ফায়ার পিট, তেল, রাসায়নিক শিল্প, জল সংরক্ষণ, বৈদ্যুতিক শক্তি, বয়লার, যন্ত্রপাতি, ধাতুবিদ্যা, স্যানিটারি নির্মাণ ইত্যাদি।
|
টেকনিক্স
|
গরম চাপ, ঠান্ডা টিপে
|
গঠন পদ্ধতি
|
ঠান্ডা এবং গরম টিপে, ঠান্ডা এবং গরম স্পিনিং, ঘুষি
|
ফ্ল্যাট হেডস:
এটি প্রেসার ভেসেল হেডের সবচেয়ে সহজ ফর্ম কিন্তু চাপ ভেসেল হেডের ক্ষেত্রে এর উপযোগিতা কম।
তাই এটি অন্যদের মতো বেশি পছন্দ করা হয় না কারণ এটির অন্যের তুলনায় কম চাপ সহ্য করার ক্ষমতা রয়েছে
নিম্ন রেডিয়াল বিভাগের কারণে মাথার ধরনের চাপ বিতরণের জন্য উপলব্ধ।তাই সর্বোচ্চ এক্সপোজার আসে
ফ্ল্যাট বিভাগে তাই এটি লাভজনক নয়।
ফ্ল্যাট হেডস
ফ্ল্যাট হেডে সাধারণত ব্যবহৃত পদগুলি হল ফ্ল্যাট হেড ইনসাইড ব্যাস (আইডি), নাকল রেডিয়াস (আর), ডিশ এন্ড টোটাল হাইট (এইচ) এবং স্ট্রেইট ফেস (এসএফ)।ফ্ল্যাট প্রধান সাধারণ অঙ্কন প্রতিনিধিত্ব উপরের অঙ্কন প্রদর্শিত হয়.
টরিস্ফেরিকাল হেডস বা ফ্ল্যাঞ্জ এবং ডিশ হেডস:
এটি সর্বাধিক ব্যবহৃত মাথাও।চাপ বিতরণের জন্য এটিতে আরও রেডিয়াল বিভাগ রয়েছে তাই এটি সর্বোচ্চ চাপ সহ্য করে তবে উপবৃত্তাকার মাথার চেয়ে কম।যাতে এটি উপবৃত্তাকার মাথার তুলনায় কম লাভজনক কিন্তু উপবৃত্তাকার মাথার তুলনায় গঠনের জন্য কম সময়ের জন্য এটি ব্যাপকভাবে ব্যবহার করে।
যাতে একই ডিজাইনের অবস্থার জন্য, টরিস্ফেরিকাল হেডসের বেধ একই ডিজাইনের চাপ এবং তাপমাত্রার জন্য শেল পুরুত্বের প্রায় 1.77 গুণ।
টরিস্ফেরিক্যাল মাথা
টোরিসফেরিকাল হেডস-এ সাধারণত ব্যবহৃত পদগুলি হল ভিতরে ব্যাস (আইডি), ক্রাউন রেডিয়াস (সিআর), নাকল ব্যাসার্ধ (কেআর),
ডিশ এন্ড মোট উচ্চতা (H) এবং সোজা মুখ (SF)।টরিস্ফেরিকাল হেড জেনারেল ড্রয়িং রিপ্রেজেন্টেশন উপরের অঙ্কনে দেখানো হয়েছে।
উপবৃত্তাকার মাথা তৈরির জন্য এটির কম সময় লাগে তাই এই মাথার সরলতার কারণে এটি আরও পছন্দের মাথা।
এই হেডসকে ফ্ল্যাঞ্জ এবং ডিশ হেডসও বলা হয়।
আমরা গ্রাহকদের বিভিন্ন চাহিদা মেটাতে বিভিন্ন ধরণের ফ্ল্যাট-নিচের মাথা তৈরি করতে পারি।
আপনি আমাদের আপনার অঙ্কন দিতে পারেন, আমরা এটি তৈরি করতে আপনার চাহিদা অনুযায়ী করতে পারি।
