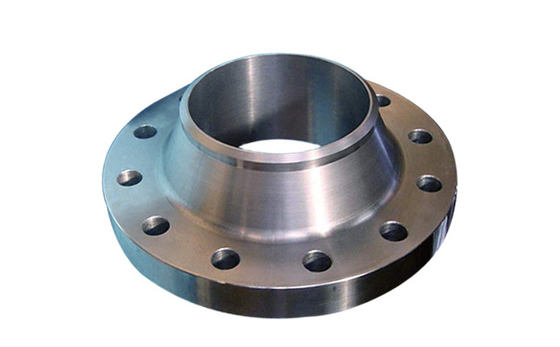

ব্যাস বাট ঢালাই ফ্ল্যাঞ্জের সাথে উচ্চ এবং নিম্ন চাপের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ জাতীয় স্ট্যান্ডার্ড

ব্যাস বাট ঢালাই ফ্ল্যাঞ্জের সাথে উচ্চ এবং নিম্ন চাপের ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ জাতীয় স্ট্যান্ডার্ড

1. ফ্ল্যাঞ্জ কানেকশন বা ফ্ল্যাঞ্জ জয়েন্ট বলতে আলাদা করা যায় এমন সংযোগকে বোঝায় যা একত্রিত সিলিং স্ট্রাকচারের একটি গ্রুপ হিসাবে ফ্ল্যাঞ্জ, গ্যাসকেট এবং বল্ট দ্বারা সংযুক্ত থাকে।পাইপ ফ্ল্যাঞ্জ বলতে পাইপলাইন ডিভাইসে পাইপ সহ ফ্ল্যাঞ্জ বোঝায় এবং সরঞ্জামগুলিতে ব্যবহৃত হলে সরঞ্জামের আমদানি এবং রপ্তানি ফ্ল্যাঞ্জকে বোঝায়।
2. আন্তর্জাতিক পাইপ ফ্ল্যাঞ্জ মানগুলির বেশ কয়েকটি সিস্টেম
1) ইউরোপীয় ফ্ল্যাঞ্জ সিস্টেম: জার্মান ডিআইএন (রাশিয়া সহ)
A, নামমাত্র চাপ: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0 MPa
B. সাধারণ গণনা ব্যাস: 15~2000mm
সি, ফ্ল্যাঞ্জ স্ট্রাকচার টাইপ: ফ্ল্যাট ওয়েল্ডিং প্লেট, ফ্ল্যাট ওয়েল্ডিং রিং লুজ স্লিভ টাইপ, রোল এজ লুজ স্লিভ টাইপ, রোল এজ লুজ স্লিভ টাইপ, ওয়েল্ডিং রিং লুজ স্লিভ টাইপ, ওয়েল্ডিং টাইপ, নেক থ্রেড কানেকশন টাইপ, ইন্টিগ্রাল এবং ফ্ল্যাঞ্জ কভার
ডি, ফ্ল্যাঞ্জ সিলিং পৃষ্ঠ: সমতল পৃষ্ঠ, অবতল পৃষ্ঠ, অবতল পৃষ্ঠ, টেনন খাঁজ পৃষ্ঠ, রাবার রিং সংযোগ পৃষ্ঠ, লেন্স পৃষ্ঠ এবং ডায়াফ্রাম ঢালাই পৃষ্ঠ
E. 1980 সালে সোভিয়েত ইউনিয়ন দ্বারা জারি করা OCT পাইপ ফ্ল্যাঞ্জের জন্য সহ-রেকর্ডিং মান জার্মান ডিআইএন স্ট্যান্ডার্ডের অনুরূপ এবং বিস্তারিতভাবে বর্ণনা করা হবে না
2) আমেরিকান ফ্ল্যাঞ্জ সিস্টেম: আমেরিকান ANSI B16.5 "স্টিল পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জ পাইপ ফিটিং" ANSI B16.47A/B "বড় ব্যাস স্টিল ফ্ল্যাঞ্জ"
A, নামমাত্র চাপ: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (4Mpa),
B. সাধারণ গণনার ব্যাস: 6~4000mm
সি, ফ্ল্যাঞ্জ স্ট্রাকচার টাইপ: স্ট্রিপ ওয়েল্ডিং, সকেট ওয়েল্ডিং, থ্রেড কানেকশন, লুজ হাতা, বাট ওয়েল্ডিং এবং ফ্ল্যাঞ্জ কভার
ডি, ফ্ল্যাঞ্জ সিলিং পৃষ্ঠ: অবতল পৃষ্ঠ, অবতল পৃষ্ঠ, টেনন খাঁজ পৃষ্ঠ, ধাতব রিং সংযোগ পৃষ্ঠ
3) ***JIS পাইপ ফ্ল্যাঞ্জ: সাধারণত শুধুমাত্র পেট্রোকেমিক্যাল ইনস্টলেশনে পাবলিক কাজের জন্য ব্যবহৃত হয়, সামান্য আন্তর্জাতিক প্রভাব এবং বিশ্বে কোনো স্বাধীন ব্যবস্থা নেই।
3, চীন এর ইস্পাত পাইপ ফ্ল্যাঞ্জ জাতীয় মান সিস্টেম GB
1) নামমাত্র চাপ: 0.25mpa ~ 42.0mpa
A, সিরিজ 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (প্রধান সিরিজ)
B, সিরিজ 2: PN0.25, PN0.6, PN2.5, PN4.0
PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 এবং PN4.0 এর ফ্ল্যাঞ্জগুলি জার্মান ফ্ল্যাঞ্জ দ্বারা প্রতিনিধিত্ব করা ইউরোপীয় ফ্ল্যাঞ্জ সিস্টেমের অন্তর্গত, বাকিগুলি আমেরিকান ফ্ল্যাঞ্জ দ্বারা প্রতিনিধিত্ব করা আমেরিকান ফ্ল্যাঞ্জ সিস্টেমের অন্তর্গত .
জিবি স্ট্যান্ডার্ডে, ইউরোপীয় ফ্ল্যাঞ্জ সিস্টেমের সর্বাধিক নামমাত্র চাপের স্তর হল 40Mpa, আমেরিকান ফ্ল্যাঞ্জ সিস্টেমের সর্বাধিক নামমাত্র চাপের স্তর হল 42Mpa।
2) নামমাত্র ব্যাস: 10mm~1500mm
3) ফ্ল্যাঞ্জ গঠন:
ইন্টিগ্রেল ফ্ল্যাঞ্জ
ফ্ল্যাঞ্জের একক
উ: থ্রেডেড ফ্ল্যাঞ্জ
ঢালাই flanges বাট ঢালাই flanges
ঘাড় সকেট ঢালাই ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ
C. আলগা ফ্ল্যাঞ্জ বাট ঢালাই রিং আলগা হাতা ঘাড় ফ্ল্যাঞ্জ বাট ঢালাই রিং আলগা হাতা প্লেট ফ্ল্যাঞ্জ ফ্ল্যাঞ্জ ঢালাই রিং আলগা হাতা প্লেট ফ্ল্যাঞ্জ ফ্লিপ আলগা হাতা ফ্ল্যাঞ্জ
D. ফ্ল্যাঞ্জ কভার (ব্লাইন্ড হোল ফ্ল্যাঞ্জ)
E. ঘূর্ণায়মান ফ্ল্যাঞ্জ
F. অ্যাঙ্কোরেজ ফ্ল্যাঞ্জ
G. সারফেসিং/ক্ল্যাডিং ফ্ল্যাঞ্জ
