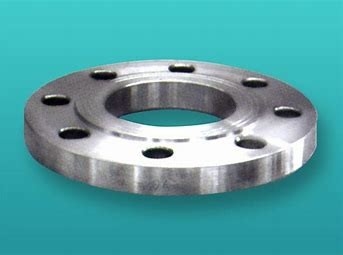

বাট ওয়েল্ডিং স্টেইনলেস স্টীল ফ্ল্যাঞ্জ 304 ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ কার্বন স্টিল ফ্ল্যাঞ্জ হাই প্রেসার জিবি

বাট ওয়েল্ডিং স্টেইনলেস স্টীল ফ্ল্যাঞ্জ 304 ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ কার্বন স্টিল ফ্ল্যাঞ্জ বড় ব্যাসের ফ্ল্যাঞ্জ উচ্চ চাপ জিবি

বিভিন্ন দেশের পাইপ ফ্ল্যাঞ্জগুলি নীচে উপস্থাপন করা হয়েছে:

ইউরোপীয় সিস্টেম জার্মানি এবং সাবেক সোভিয়েত ইউনিয়ন পাইপ ফ্ল্যাঞ্জ দ্বারা প্রতিনিধিত্ব করে

আমেরিকান সিস্টেম পাইপ ফ্ল্যাঞ্জ, ANSI B16.5 এবং ANSI B 16.47 দ্বারা উপস্থাপিত।

ব্রিটিশ এবং ফরাসি পাইপ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড, দুটি দেশের প্রত্যেকের দুটি পাইপ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড রয়েছে, সংক্ষেপে, আন্তর্জাতিক পাইপ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড দুটি ভিন্ন হিসাবে সংক্ষিপ্ত করা যেতে পারে, এবং বিনিময়যোগ্য পাইপ ফ্ল্যাঞ্জ সিস্টেম নয়: জার্মানি দ্বারা প্রতিনিধিত্ব করা একটি ইউরোপীয় পাইপ ফ্ল্যাঞ্জ সিস্টেম;আরেকটি হল আমেরিকান পাইপ ফ্ল্যাঞ্জ সিস্টেম যা মার্কিন যুক্তরাষ্ট্র দ্বারা প্রতিনিধিত্ব করে।Ios7005-1 হল একটি স্ট্যান্ডার্ড যা 1992 সালে ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন দ্বারা প্রবর্তিত হয়, স্ট্যান্ডার্ডটি আসলে মার্কিন যুক্তরাষ্ট্র এবং জার্মানি দুটি সিরিজের পাইপ ফ্ল্যাঞ্জের পাইপ ফ্ল্যাঞ্জ স্ট্যান্ডার্ডে একত্রিত হয়।দুটি সিস্টেমের পাইপ ফ্ল্যাঞ্জ সংযোগের আকার ভিন্ন এবং একে অপরের সাথে মিলিত হতে পারে না।দুটি সিস্টেমের পাইপ ফ্ল্যাঞ্জগুলি চাপ গ্রেড দ্বারা আলাদা করার জন্য সবচেয়ে উপযুক্ত, অর্থাৎ, ইউরোপীয় সিস্টেম হল 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 32.0, 40.0MPaআমেরিকান সিস্টেম হল 1.0, 2.0, 5.0, 11.0, 15.0, 26.0, 42.0MPa।

1. চীনে পাইপ ফ্ল্যাঞ্জ মানগুলির বর্তমান অবস্থা

চীনের রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্পে ব্যবহৃত পাইপের ফ্ল্যাঞ্জের সাধারণ মান 1. ব্রিটিশ পাইপ (আন্তর্জাতিকভাবে সাধারণ পাইপিং সিরিজ) GB 9112-9125, SH 3406

2, মেট্রিক পাইপ (সাধারণত ব্যবহৃত গার্হস্থ্য ইস্পাত পাইপ বাইরের ব্যাসের আকার সিরিজ) HGJ44 ~ 76, JB/T74 ~ 90 DIN সংযোগের আকার এবং JB মান ভিন্ন
