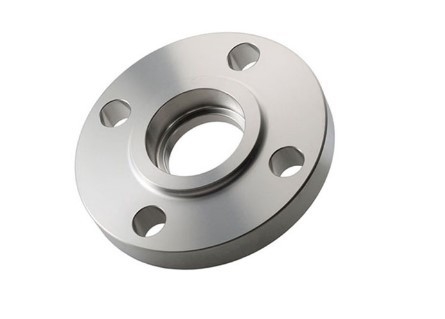

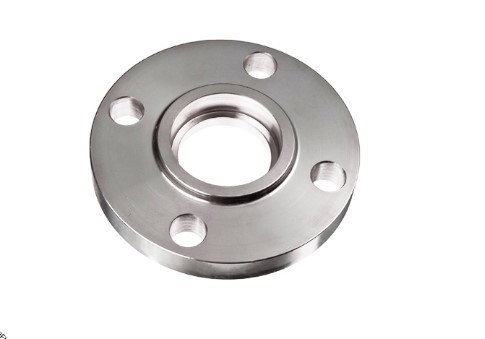

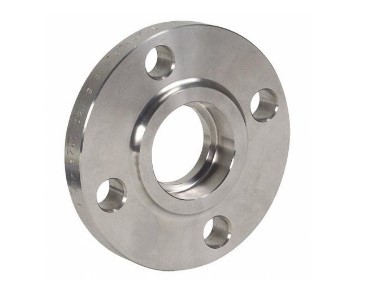

সকেট ওয়েল্ড ফ্ল্যাঞ্জকে SW ফ্ল্যাঞ্জ হিসাবে সরলীকৃত করা হয়েছে, এটির ফ্ল্যাঞ্জ বোরে একটি রিসেসড এলাকা (একটি কাঁধের মতো) রয়েছে, এই কাঁধটি ফ্ল্যাঞ্জে ঢোকানো পাইপের গভীরতা সেট করার জন্য একটি গাইড হিসাবে কাজ করে।সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ প্রাথমিকভাবে উচ্চ চাপের ছোট ব্যাসের পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।
উপলব্ধ উপাদান:
স্ট্যান্ডার্ড:
কার্বন ইস্পাত ASTM A105, ASTM A350 LF1/2, ASTM A181
খাদ ইস্পাত ASTM A182 F5, F9, F11, F22, F91
স্টেইনলেস স্টীল ASTM A182 F304/L, F316/L
বাইরের ব্যাস:1/2 ইঞ্চি থেকে 24 ইঞ্চি, 2500# পর্যন্ত
বিশেষ তৈরি:24'' থেকে 60'', 900# পর্যন্ত
প্রাচীর বেধ:তফসিল 40 থেকে 160
চাপ রেটিং:শ্রেণী 150 থেকে 2500 শ্রেণী পর্যন্ত
মুখের ধরন:আরএফ, আরটিজে
কিভাবে ব্যবহার করে
পাইপের প্রান্তটি সকেট ওয়েল্ড ফ্ল্যাঞ্জে ঢোকান, যতক্ষণ না পাইপের নীচে কাঁধের অংশটি স্পর্শ করে, ঢোকানো পাইপের দূরত্ব 1.6 মিমি (1/16'') পিছনে টানুন তারপর ফিলেট ওয়েল্ডিং করুন।পয়েন্টটি হল ফ্ল্যাঞ্জ এবং পাইপ বা ফিটিংগুলির মধ্যে একটি সম্প্রসারণ ফাঁক (1 ফিলেট ওয়েল্ড) তৈরি করা।
কিভাবে সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ তৈরি হয়
সকেট ওয়েল্ডিং ফ্ল্যাঞ্জটি প্রথমে স্টেইনলেস স্টীল সুপারহিটারের জন্য ব্যবহার করা হয়েছিল, গরম করার প্রক্রিয়াগুলিতে তাপীয় চাপের কারণে ক্র্যাকিং ত্রুটিগুলি এড়াতে এবং বছরের পর বছর বিকাশের পরে এটি সমস্ত ধরণের উপাদানের জন্য একটি আদর্শ অ্যাপ্লিকেশন হয়ে ওঠে।
সুবিধাদি
- সকেট ওয়েল্ড ফ্ল্যাঞ্জ থ্রেডেড ফ্ল্যাঞ্জ প্রতিস্থাপন করতে পারে, ফুটো হওয়ার ঝুঁকি কমাতে।
- ঢালাই আগে beveling প্রয়োজন নেই.
- পাইপের বাইরে ঢালাইয়ের কাজ, পাইপে প্রবেশ করবে না
