টি বনাম ব্যারেড টি

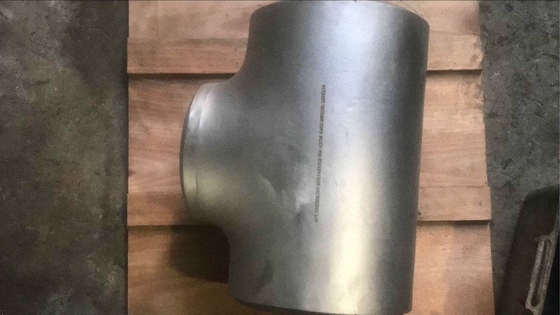

• Tee হল এক ধরনের ফিটিং যা এর প্রধান পাইপে তরল প্রবাহিত হতে দেয় এবং শাখা বের হয়।শাখা সমানভাবে ডিজাইন করা যেতে পারে
• প্রধান পাইপের সমান আকার (সমান টি নামে পরিচিত), বা প্রধান পাইপের চেয়ে ছোট আকার (রিডুসিং টি নামে পরিচিত)।

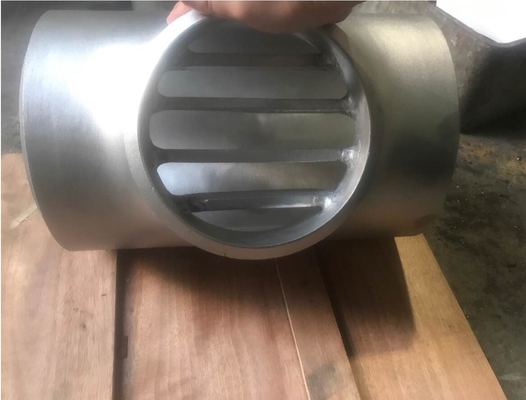

• ব্যারেড টি হল একটি বিশেষ ধরনের টি যা একটি সাধারণ টি থেকে ভিত্তি করে (হয় সমান টি হতে পারে বা হ্রাসকারী টি হতে পারে) যা পরবর্তী পর্যায়ে,শূকরটিকে হেডার পাইপ থেকে শাখার পাইপে প্রবাহিত করা থেকে সীমাবদ্ধ করতে শাখা আউটলেটের ভিতরে বার প্লেট (ভিতর থেকে এটি একটি স্টিলের খাঁচার মতো দেখায়) যুক্ত করা হবে।

টি এবং ব্যারেড টি এর জন্য ডিজাইন কোড এবং স্ট্যান্ডার্ড

1. টি-এর আন্তর্জাতিক মানের মাত্রা ASME B16.9 বা MSS-SP 75 (DN16 এবং তার উপরে) এর আওতায় থাকবে।Tee সংযোগ সম্পর্কে আরও জানতে.
2. ব্যারেড টি-এর জন্য কোনো আন্তর্জাতিক মানের মাত্রা নেই।এটি একটি বেস হিসাবে ASME B16.9/ MSS-SP 75 টি ব্যবহার করে কাস্টম তৈরি করা হয়েছে।যাইহোক, অনেকে শেল ডিইপি 31.40.10.13-জেন বা আইএসও 15590-2 স্ট্যান্ডার্ডের উপর ভিত্তি করে সেখানে বাধাযুক্ত টি তৈরি করে।
3. এই নকশা বিক্রেতার নকশা মূল্যায়ন একটি নির্দেশিকা হতে পারে.

ব্যারেড টি-এর জন্য ডিজাইনের বিবেচনা

• বাধাযুক্ত টি ব্যবহার করা হবে যখন শূকর কাটার প্রয়োজন হবে।সুতরাং, এর অনেকগুলি অ্যাপ্লিকেশন পাইপলাইনে বা সাবসি ফিল্ডে পাওয়া যেতে পারে।
• শাখায় অভ্যন্তরীণভাবে ঢালাই করা বার প্লেটগুলি শূকরটিকে দিক পরিবর্তন করা বা শাখার আউটলেটে আটকে যাওয়া থেকে এড়াতে।
• বার প্লেটগুলির নকশা অবশ্যই পর্যাপ্ত পরিমাণে, বেধ এবং পর্যাপ্ত ব্যবধানে হওয়া উচিত যাতে শূকরটি মূল পাইপের মধ্য দিয়ে চলার জন্য মসৃণতা নিশ্চিত করতে পারে এবং একই সময়ে শাখার মধ্য দিয়ে প্রবাহিত প্রবাহকে প্রভাবিত না করে।সাধারণ অনুশীলন হল নির্দেশিত দণ্ডের পরে শাখা পাইপলাইনে খোলার মূল পাইপলাইন এলাকার 40% এর বেশি না হয় তা নিশ্চিত করা।
• শাখা সংযোগের বারগুলির আকার প্রবাহকে সীমাবদ্ধ না করার জন্য যথেষ্ট ছোট হতে হবে তবে প্রবাহের চাপ বজায় রাখার জন্য যথেষ্ট বড় হতে হবে।
• মসৃণতা নিশ্চিত করতে, বার প্লেটগুলি শাখা বক্রতা অনুসারে একটি পিষে নিতে হবে।কোন ধারালো প্রান্ত, spatters এবং burs অপসারণ করা প্রয়োজন.শূকরের সেন্সরকে ক্ষতি থেকে রক্ষা করার জন্য পিগিং প্রক্রিয়ার এই মসৃণতা গুরুত্বপূর্ণ।
• উপরের শেল ডিইপি 31.40.10.13-জেন চিত্র 4 পড়ুন;বার প্লেটের পরিমাণ দুটি (2) টুকরা দিয়ে শুরু হয় এবং শাখার আইডি বাড়ার সাথে সাথে বৃদ্ধি পায়।
• বার প্লেট আদর্শভাবে সমানভাবে ফাঁক করা হবে।
• বড় টি-এর জন্য (আকার 14 ইঞ্চি এবং তার বেশি), মাঝখানে একটি ব্রিজ প্লেট থাকবে যাতে শুয়োরের দ্বারা আঘাতের সময় দন্ড শক্ত হয়ে যায়।
• বার প্লেটগুলির উপাদানগুলি সাধারণত জোড়যোগ্যতার জন্য টি উপাদানের মতোই ব্যবহৃত হয়।
• স্ট্যান্ডার্ড অনুশীলন হল এক্সট্রুশন নেকের উচ্চ-চাপ কেন্দ্রীভূত এলাকায় সরাসরি গাইড বারগুলির ঢালাই এড়ানো।দণ্ডের প্রান্ত অবশ্যই শাখার সাথে ফিট করার জন্য মেশিন করা উচিত।
• মূল ধাতুতে ঢালাই মেরামত নিষিদ্ধ।

টি এবং ব্যারেড টি এর মধ্যে পার্থক্য

সুতরাং উপরের আলোচনা থেকে, আমরা নিম্নলিখিত পার্থক্যগুলি সংক্ষিপ্ত করতে পারি:

বিস্তারিত নীচে তালিকাভুক্ত করা হয়েছে:
